Тип МРГш (исполнение 2) В вертикальный самотек

Обломок крепежа или проволоки в сырье может повредить дробилку, смеситель либо дозатор. МРГш извлекает ферромагнитные примеси во время движения продукта по вертикальному самотеку или рукаву. «Градиент М» изготовит сепаратор под размеры линии, учтет ее производительность и согласует крепление. Отправьте параметры самотека, чтобы получить расчет оборудования.

Как МРГш очищает продукт в самотеке

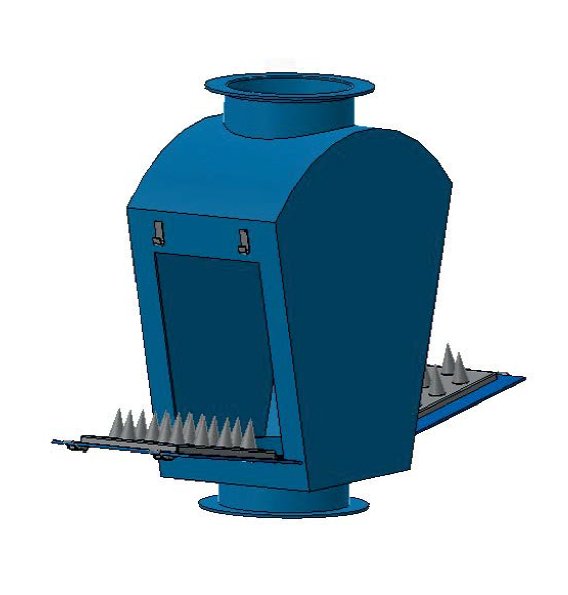

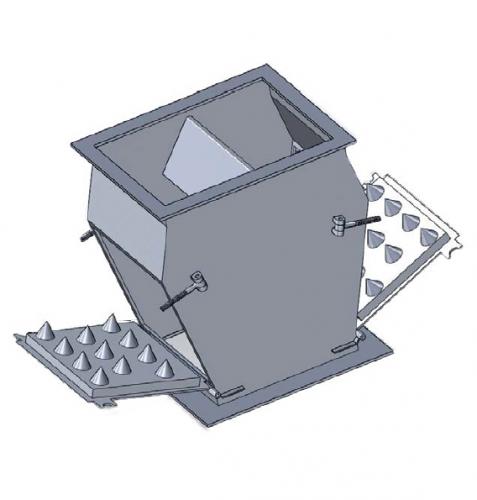

Сыпучий материал движется вниз и проходит через рабочие зоны сепаратора. Ферромагнитные включения притягиваются к полюсным наконечникам-выступам – шипам. Частицы оседают на их поверхности, а очищенное сырье продолжает движение по линии.

Магнитный сепаратор на самотек размещается на маршруте продукта без отдельной транспортной операции. Уловленные примеси удаляются вручную, а периодичность обслуживания определяется с учетом загрязненности сырья.

В вертикальном канале продукт перемещается без принудительного транспортера. Поэтому внутренняя геометрия сепаратора должна соответствовать сечению рукава и объему проходящего сырья. При расчете наши специалисты сравнивают размеры самотека с производительностью участка, чтобы магнитная очистка не нарушала работу линии.

Для каких сыпучих материалов подходят наши сепараторы

Сепаратор предназначен для очистки от металлических включений зерна, шрота, кормов и круп. Его также применяют для очистки полимерных гранул, дробленки, песка и другого сыпучего сырья. При изготовлении сепараторов учитываем размер фракции, сыпучесть и фактическую производительность линии.

Для закрытого канала предусмотрено отдельное исполнение – магнитный сепаратор в трубу. Компоновка подбирается по форме и размеру рукава, что избавляет от переделки всего участка подачи.

Место монтажа определяет тип аппарата. Отдельное исполнение (магнитный сепаратор в бункер) предназначено для емкости, а МРГш исполнения 2 – для вертикального самотека. Такое разделение помогает сохранить доступ к рабочим элементам и свободное движение продукта.

Преимущества установки МРГш

Сепаратор решает сразу несколько практических задач:

• задерживает ферромагнитные включения до их попадания в оборудование;
• снижает риск повреждения рабочих механизмов;
• поддерживает чистоту продукта между технологическими операциями;
• встраивается в вертикальный рукав с подходящим способом крепления;
• позволяет оценивать источники загрязнения по собранным частицам.

Магнитные сепараторы для сыпучих сред устанавливают перед дробилками, мельницами, смесителями, дозаторами и упаковочными машинами. Удаление металла снижает риск его дробления на мелкие фрагменты.

Важно обеспечивать к сепаратору свободный и безопасный доступ для ручной очистки. Поэтому место монтажа нужно оценивать вместе с соседними узлами, площадками и ограждениями, чтобы не возникало проблем при эксплуатации.

Какие сведения нужны для изготовления сепаратора

МРГш изготавливается по размерам заказчика. Поэтому нашим специалистам необходимо сообщить:

1. Диаметр или точные размеры вертикального самотека.
2. Форму сечения и материал рукава.
3. Производительность линии в точке установки.
4. Вид продукта и ориентировочный размер фракции.
5. Доступное пространство для монтажа и ручной очистки.

Отдельно согласовывается соединение с линией. Для этого используются фланцы, хомуты или другое крепление. Если нужны нестандартные магнитные ловушки для сепарации, то приложите фотографии участка либо чертеж с размерами. Это упростит подготовку конструкции к монтажу.

Почему стоит обратиться в «Градиент М»

Изготавливаем сепараторы на основе редкоземельных магнитов Nd–Fe–B. Они успешно выполняют задачи на сотнях российских предприятий.

Наша инженерная база включает свыше 50 запатентованных разработок в области магнитной сепарации и более 100 профильных публикаций. Этот опыт используется в работе с нестандартными рукавами, необычными материалами и при ограниченном пространстве для монтажа.

Размеры МРГш зависят от параметров самотека. Наши специалисты рассмотрят нестандартную компоновку, подберут крепление и при необходимости сравнят исполнение 2 с другими вариантами серии.

По согласованию оборудование предоставляется на испытательный срок. Проверка на сырье показывает состав уловленных примесей и позволяет оценить удобство очистки. Стоимость изготовления сепараторов рассчитывают наши специалисты с учетом ряда факторов.

Подготовьте размеры рукава, сведения о продукте и производительности. Если данных не хватает, то отправьте нашим специалистам фотографию участка или чертеж. Подскажем, что нужно измерить.

Согласуйте крепление и закажите МРГш под свою линию. Защитите оборудование от металлических включений до того, как они станут причиной ремонта.
